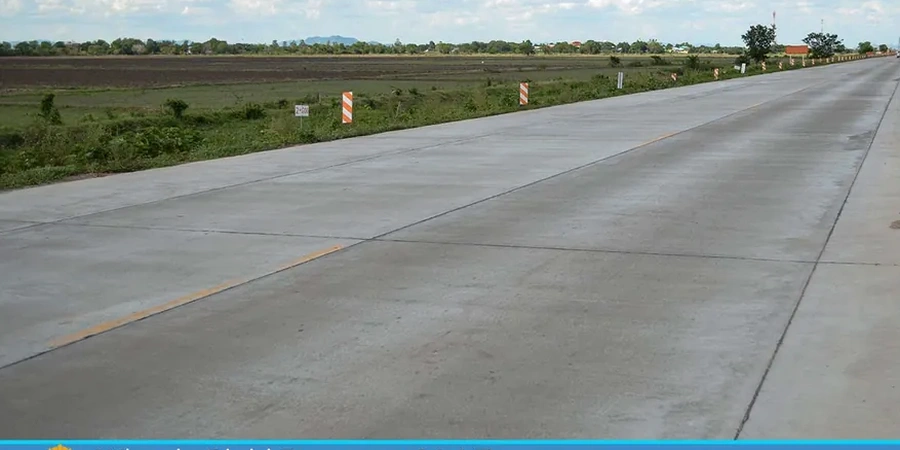

El subsuelo bajo Chillán no es homogéneo; la diferencia entre los depósitos fluviales compactos cerca del río Ñuble y los limos volcánicos más sueltos hacia el sector oriente de la ciudad define el punto de partida para cualquier losa de hormigón. Mientras que en el radio urbano consolidado encontramos graves arenosas con buena capacidad portante, en las zonas de expansión hacia el este, donde la ceniza volcánica se mezcla con arcillas expansivas, el riesgo de agrietamiento por cambios volumétricos obliga a un diseño de pavimento rígido que trascienda el simple cálculo de espesores. La experiencia en la capital de la región de Ñuble indica que un ensayo CPT en los primeros 3 metros revela perfiles de resistencia muy dispares a poca distancia, un dato crítico antes de definir la subbase granular y la armadura de retracción. La combinación de inviernos con heladas y veranos que superan los 34 °C exige un control riguroso del alabeo térmico y la separación de juntas, aspectos que en suelos finos de la periferia de Chillán se magnifican si no se estabiliza la plataforma con un material drenante adecuado.
La fatiga del hormigón en Chillán no la dicta solo el tráfico pesado; los ciclos diarios de congelamiento y deshielo en invierno generan tensiones internas que solo un diseño integral de juntas y subbase puede absorber.
Enfoque y alcance del trabajo
Consideraciones locales
La normativa NCh 433 junto con la metodología AASHTO 93 adquieren una relevancia particular en Chillán debido a la memoria sísmica de la ciudad, cuyo casco histórico fue prácticamente arrasado en 1939. Un diseño de pavimento rígido que ignore la posible amplificación local de ondas en depósitos lacustres o la licuefacción de lentes de arena fina podría experimentar asentamientos diferenciales severos, incluso bajo una losa correctamente armada. El bombeo de finos en las juntas es otro fenómeno recurrente en la comuna cuando la subrasante limosa entra en contacto con agua libre; si no se proyecta un sistema de drenaje longitudinal con subdrenes, la erosión interna progresiva vacía el soporte bajo las esquinas, induciendo escalonamientos y rotura por fatiga prematura. En los accesos a sectores industriales, donde la carga por eje supera las 8.2 toneladas, un error en la estimación del ESAL de diseño transforma una inversión en un gasto recurrente de bacheo.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La metodología más expedita para obtener una evaluación técnica detallada.
Email: contacto@geotecnia1.com
Normas de referencia
Para el diseño de pavimento rígido en Chillán, el análisis estructural y el desempeño sísmico se fundamentan en las siguientes normativas y métodos: la Guía AASHTO para el Diseño de Estructuras de Pavimento 1993 (enfoque empírico-mecanístico), la NCh 433.Of1996 Mod.2009 para el diseño sísmico de edificios, con aplicación en la respuesta del subsuelo, las normas NCh 165 y C293 para la determinación del módulo de rotura en vigas de hormigón, la NCh 170.Of2016 sobre requisitos generales del hormigón,
Servicios técnicos asociados
Caracterización geotécnica de la subrasante
Ejecución de sondajes SPT y calicatas para determinar la estratigrafía bajo el eje del pavimento, identificando lentes compresibles o arcillas expansivas. Se extraen muestras inalteradas para ensayos de consolidación y expansión libre que alimentan el modelo de reacción de la subrasante.
Control de calidad del hormigón y la subbase
Supervisión de la colocación mediante el ensayo de densidad con cono de arena en la base granular y la toma de probetas cilíndricas para verificar la resistencia a compresión y flexotracción del hormigón fresco, ajustando la trabajabilidad en clima frío.
Evaluación funcional y estructural posterior
Medición de la transferencia de cargas con deflectómetro de impacto y control de la fisuración temprana. Se correlaciona la rugosidad superficial (IRI) con la macrotextura para garantizar la seguridad en frenado durante las lluvias invernales de la región de Ñuble.
Parámetros típicos
Dudas habituales
¿Qué factor de seguridad sísmico se aplica a las losas en Chillán?
No se aplica un factor de seguridad sísmico directo a la losa como en una estructura vertical. El diseño sísmico del pavimento rígido en Chillán se enfoca en evitar la amplificación de ondas y la licuefacción del subsuelo. Se exige un estudio de mecánica de suelos que descarte lentes de arena suelta bajo la subrasante y garantice un módulo de reacción homogéneo tras un sismo de diseño con periodo de retorno de 475 años.
¿Cuál es el espesor mínimo recomendado para un pavimento de hormigón en la zona?
Para tráfico liviano en pasajes residenciales, el espesor mínimo de diseño es de 15 cm, siempre que la subrasante tenga un CBR superior al 6 %. Para calles colectoras y avenidas de Chillán con tráfico de camiones, el espesor oscila entre 18 y 22 cm, con pasajuntas de acero en las juntas transversales para distribuir las cargas del eje trasero.
¿Incluye el servicio el estudio de canteras para los áridos?
Sí. El diseño de la mezcla de hormigón requiere caracterizar los áridos disponibles en canteras locales del río Ñuble o del Itata. Realizamos ensayos de granulometría, desgaste de Los Ángeles y reactividad álcali-sílice para asegurar que el esqueleto granular cumpla con la resistencia especificada y no genere fisuración por expansión química a largo plazo.
¿Qué normativa chilena rige el diseño de pavimentos de hormigón?
El diseño se basa en el método AASHTO 93, adoptado por el Manual de Carreteras de Chile, complementado con la NCh 170 para las propiedades del hormigón. Para la evaluación del soporte se sigue la clasificación de suelos de la NCh 1508, y las cargas sísmicas se analizan bajo los criterios de la NCh 433, modificada en 2009, crucial en una zona de alta sismicidad como la de Chillán.
